耐火電纜現(xiàn)在用得越來越廣泛，很多電線電纜廠家都在生產(chǎn)，但往往質量都得不到保證。在一般情況下，電線電纜廠家在開發(fā)耐火電纜產(chǎn)品時，都是先試制一段產(chǎn)品，送檢相關國家檢測機構，取得檢測報告后，就批量進行生產(chǎn)，只有少數(shù)電線電纜廠建立了自己的耐火試驗檢測室。
耐火試驗是針對所生產(chǎn)電纜工藝結果的檢驗，同樣的工藝方案、在不同的時期所生產(chǎn)電纜性能存在一定的差異性，對于生產(chǎn)耐火電纜的電線電纜廠家來講若耐火電纜的耐火實驗通過率為99%，則耐火電纜就存在1%的安全隱患的危險，這對于使用者來講就是100%的危險，針對這些問題小編就如何提高耐火電纜耐火實驗的通過率，從原材料、導體的選型、生產(chǎn)工藝控制等方面做一說明：
1.云母帶有三種，合成云母、金云母、白云母，其各自質量性能是合成云母最好，白云母最差，對于小規(guī)格的電纜必須選取合成云母帶進行繞包，云母帶分層不能使用，長期儲存的云母帶易吸濕，所以在儲存云母帶時必須考慮周圍環(huán)境的溫度和濕度。
2.選用云母帶繞包設備時，應采用穩(wěn)定性能好，繞包角度最好在300--400繞包，其云母帶繞包均勻緊密，所有與設備按觸的導輪及桿必須光滑，排線整齊，張力不易太大，收線工裝輪側板及筒體平整光滑。

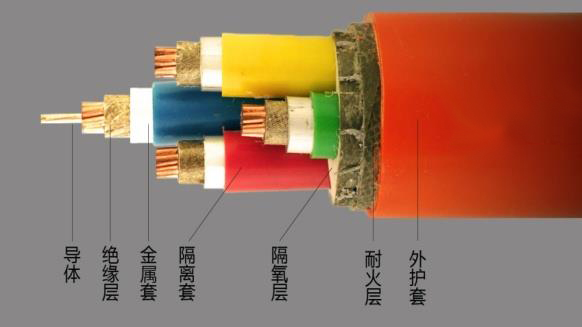

3.對于具有軸向對稱性的圓形線芯其云母帶繞包后的各個方向緊密，所以對于耐火電纜的導體結構宜采用圓形緊壓導體。其原因如下：
①有的用戶提出導體為束絞軟結構導體，這就需要電線電纜廠家從電纜使用的可靠性方面與用戶溝通改為圓形緊壓導體，軟結構束線、復絞易造成云母帶損傷，作為耐火電纜導體不可取，但有的電線電纜廠家認為用戶需要什幺樣的耐火電纜，電線電纜廠家就應滿足用戶需求，小編認為用戶畢竟對電纜的相關細節(jié)性問題并不十分明白，電纜是與人的生命息息相關的，所以電線電纜廠家必須將相關技術問題與用戶講清楚。
②扇形導體也不宜采用，因扇形導體其云母帶的繞包壓力是分布不均勻的，另外，從成本角度來講扇形導體結構的截面周長大于圓形導體截面周長，進而增加了貴重材料云母帶，雖然圓形結構電纜外徑有所增大．聚氯乙烯護套料用量增多，但是產(chǎn)品材料與總成本相比，綜合成本來講圓形結構電纜仍節(jié)約?；谏鲜稣f明，從技術和經(jīng)濟分析，耐火電力電纜的導體采用圓形結構為最佳。
